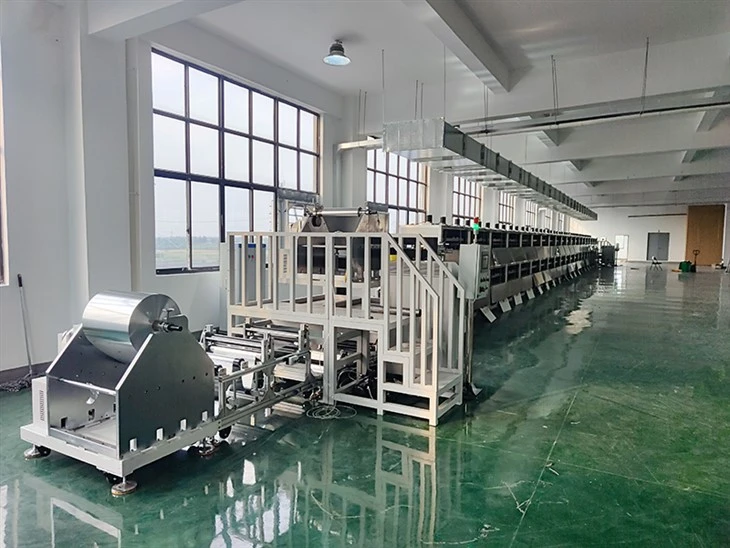

Macchina per il rivestimento di batterie

Introduzione al prodotto:
Articolo: macchina per il rivestimento di batterie
Velocità di rivestimento: 15 m/min (personalizzabile)
Armadietto riscaldante: 1. 5m/cad
Dimensioni: L 40000 mm x P 800 mm x H 2000 mm
Tutti i dati possono essere personalizzati
L'OEM è accettato, il tuo tag, etichetta, logo

Invia la tua richiesta

introduzione al prodotto

Introduzione al prodotto

Questa macchina per il rivestimento di batterie viene utilizzata nel processo di rivestimento di fogli di elettrodi positivi e negativi per batterie al litio. Utilizza un design con principio di trasferimento a tre-rulli, costituito da una racla dosatrice, un rullo di rivestimento e un rullo di gomma, consentendo processi di rivestimento sia continui che intermittenti. Questa attrezzatura è adatta anche per processi di rivestimento con altri tipi di fanghi e substrati. È ideale per linee di produzione di laboratorio o di campioni per l'esplorazione del processo dei prodotti.

Caratteristiche del prodotto

1. Una serie di prodotti, con metodi di rivestimento, metodi di essiccazione e moduli funzionali selezionabili per soddisfare esigenze specifiche.

2. Ampia finestra di rivestimento, adattabile a vari scenari di rivestimento, particolarmente adatta per le fasi iniziali di ricerca e sviluppo-e per la produzione di piccoli-lotti.

3. Capace di rivestimento continuo e intermittente con elevata precisione di rivestimento.

4. Controllo della tensione del substrato, che consente l'alimentazione del nastro a bassa-tensione e stabile.

5. Controllo PLC e funzionamento HMI, comodo e facile da usare.

6. Dimensioni compatte e design-facile da-utilizzare.

7. Forno di asciugatura ad aria calda standard con uscita dell'aria su un lato-per un eccellente effetto di asciugatura.

8. Forno di essiccazione a infrarossi opzionale.

9. Polimerizzazione UV opzionale.

10. Funzione di appiattimento opzionale.

11. Funzione di trattamento corona opzionale.

12. Funzione di eliminazione dell'elettricità statica opzionale.

Panoramica dell'attrezzatura

1. Questa macchina di rivestimento a batteria controlla la velocità di avvolgimento e svolgimento variando la posizione dei rulli tenditori, utilizzando la velocità lineare di rotazione dei rulli di gomma come velocità di azionamento primaria per controllare l'alimentazione del substrato.

2. Questa apparecchiatura controlla lo spessore del rivestimento regolando la distanza tra la racla dosatrice e il rullo di rivestimento. Lo strato di rivestimento viene completamente trasferito sulla superficie del substrato tramite la rotazione inversa tra il rullo di rivestimento e il rullo posteriore. Lo spessore del rivestimento sulla superficie del substrato viene ulteriormente controllato regolando il rapporto di velocità tra il rullo di rivestimento e il rullo posteriore.

3. Dopo il rivestimento su un lato-, è possibile applicare un rivestimento su un lato- inverso al rullo rivestito per ottenere un rivestimento su entrambi i lati-.

4. È possibile ottenere un rivestimento intermittente e continuo controllando il movimento in avanti e all'indietro dei rulli di gomma.

5. La camera di essiccazione utilizza il riscaldamento elettrico o la radiazione infrarossa per riscaldare e asciugare la parte anteriore del substrato. Il solvente viene rimosso attraverso la ventilazione di scarico.

Parametri

Alimentazione elettrica		CA: 380 V ± 10% Frequenza: 50 Hz Potenza totale: 220KW
Pressione dell'aria		0. 5-0. 8MPa aria compressa
Tipo di rivestimento		Rivestimento continuo
Materiali applicabili		Liquami a base di olio catodico- (ossido di litio cobalto, litio ferro fosfato, ossido di litio manganese, materiali ternari), liquami a base di acqua per anodi- (anodi a base di grafite, silicio-), liquami di supercondensatori, liquami farmaceutici, materiali compositi polimerici, ecc.
Larghezza nastro rullo guida		Standard: 550 mm (personalizzabile)
Larghezza del substrato		Max. 500 mm (personalizzabile)
Larghezza del rivestimento		490 mm, regolabile tramite deflettore (personalizzabile))
Velocità meccanica		18 m/min
Velocità di rivestimento		Max. 15 m/min (personalizzabile; in genere 65–75% della velocità meccanica massima)
Spessore del rivestimento		Spessore lato singolo- del rivestimento continuo: 50 μm (determinato dall'impasto liquido; fare riferimento alle specifiche del materiale)
		Precisione dello spessore: inferiore o uguale a ±3 μm (escluse le zone con anomalie dei bordi)
Regolazione del raschiatore		Regolazione manuale/automatica, risoluzione del display: 1 μm
Peso base del rivestimento		Inferiore o uguale a ± 1. 5% (incluso il substrato; escluse le regioni dei bordi anomale)
Lunghezza del rivestimento		Lunghezza del margine: 5–8 mm, precisione: ±0. 5 mm (personalizzata in base alle condizioni del substrato).
Allinea su entrambi i lati		±0. 5mm(in lunghezza)
Capacità della tramoggia		Circa. 5 L (personalizzato)
Diametro del bastone-posteriore		Φ320 mm, runout del rullo inferiore o uguale a 3 μm (personalizzabile)
Diametro del rullo in gomma		Ø 20 mm (personalizzato)
Diametro del raschiatore		Ø80mm (Personalizzabile)
Forno di essiccazione		Lunghezza della sezione: 1. 5 m; totale: 40 sezioni (personalizzate).
Metodo di riscaldamento		Riscaldamento PTC; 5–7 kW per sezione del forno.
Temperatura di asciugatura		Grado massimo. 80-160 (personalizzabile)
Ventilazione di scarico		Ventilatore centrifugo, flusso d'aria: 570 m³/h (personalizzabile)
Controllo della tensione		5-40N
Diametro di avvolgimento e svolgimento		Massimo. Ф 500 mm (Personalizzabile)
Nucleo di avvolgimento e svolgimento		Massimo. Ф76mm
Direzione Operativa		Nella direzione di scorrimento della lamina il lato destro è il lato operativo.
Dimensione		L 40000 mm x L 800 mm x A 2000 mm (soggetto alle dimensioni effettive)
Peso		Circa 4000 Kg (Personalizzabile)

Vantaggi del prodotto

1. Sezione Alimentazione:Dispone di un sistema stabile di fornitura, alimentazione e controllo del liquame, che facilita la produzione continua ad alta-precisione.

2. Sezione Riscaldamento:Incorpora un sistema di circolazione di aria calda in grado di espellere i solventi rilasciati durante la fase iniziale di evaporazione; ai gas di scarico viene impedito di rientrare-nel circuito di circolazione, garantendo così la sicurezza operativa.

3. Sezione di stagionatura:Comprende una camera di polimerizzazione in stile tunnel- abbinata a un nastro trasportatore in Teflon resistente alle alte-temperature-. I clienti possono scegliere tra varie opzioni di riscaldamento-tra cui tubi di riscaldamento elettrici in acciaio inossidabile o-tubi di riscaldamento al quarzo nel lontano infrarosso-e beneficiare di un design modulare multi-segmento su misura per soddisfare diversi requisiti operativi. La sezione presenta inoltre un'ingegneria di isolamento termico superiore, in grado di soddisfare efficacemente un'ampia gamma di esigenze di processo specifiche.

4. Sezione di taglio:Questa macchina di rivestimento a batteria è dotata di una macchina da taglio multi-funzionale dal design professionale in grado di eseguire una gamma completa di operazioni-da pelatura, laminazione e rifilatura dei bordi al taglio finale o al riavvolgimento. Questo design integrato ottimizza l'utilizzo dello spazio, riduce i costi di manodopera e minimizza le perdite di rendimento tipicamente associate alla movimentazione manuale e ai trasferimenti intermedi.

5. Sistema di controllo:Presenta un sistema di controllo completamente digitalizzato in cui tutti i parametri regolabili-tra cui tensione, impostazioni dello spazio, velocità e conteggio della produzione-vengono visualizzati digitalmente. Ciò facilita la definizione di procedure operative standardizzate (SOP) e riduce la dipendenza operativa dall'esperienza del singolo operatore.
